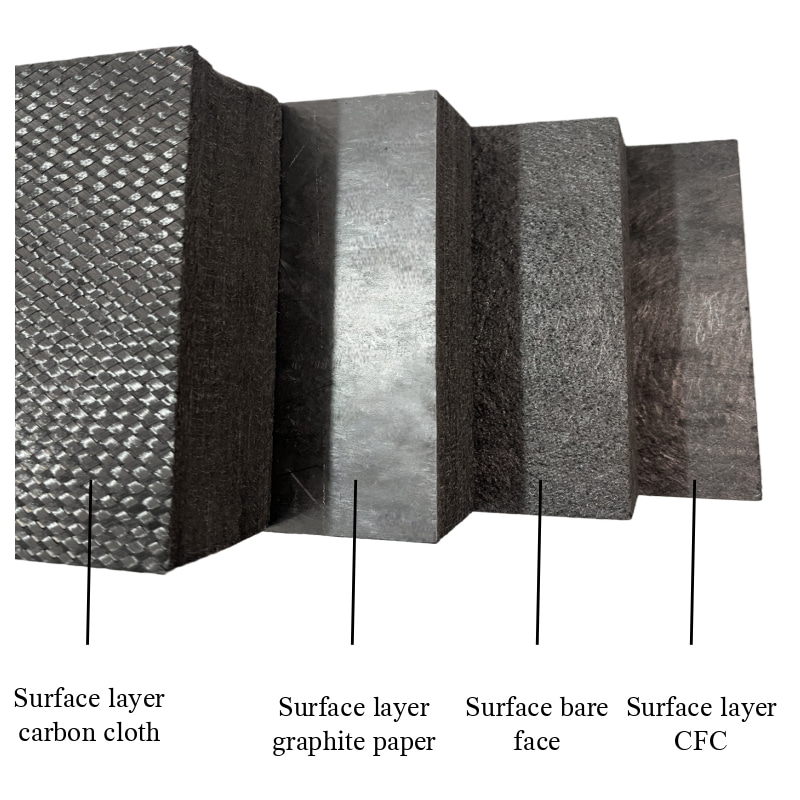

Ezt a terméket úgy állítják elő, hogy először nagy szilárdságú szénszálat szövik hálószövetté, majd tűlyukasztással előformát alakítanak ki, vagy a hálószövet rétegezésével és tűlyukasztásával előformát készítenek. Alternatív megoldásként elkészíthető egy puha filc alapanyagként, majd rétegezésnek vetik alá, majd gyanta beszivárogtatásnak vetik alá, végül magas hőmérsékleten kikeményítik a gyanta megszilárdulása érdekében. Ezt követően ≥1800 ℃ hőmérsékleten grafitizálják, hogy kemény hőszigetelő és hővédő komponenst képezzenek. Erős merevséggel, önhordó tulajdonságokkal, alacsony fajsúlyú, nincs rövid szálkiválás, alacsony a hővezető képessége, és az üzemi hőmérséklete ≤3200 ℃. Különféle kemencetípusokhoz alkalmas, mint például nagynyomású gázos oltókemencék, nyomás alatti szinterező kemencék, szilícium-karbid átkristályosító kemencék, egykristályos szilícium húzókemencék és polikristályos szilícium tuskókemencék. Különböző formákban, például lemezekben, tárcsákban és csövekben kapható, hosszú élettartammal, valamint egyszerű felszereléssel és eltávolítással.
Cégünk testreszabhatja a grafit filc termékeket az ügyfelek különböző műszaki mutatóinak és rajzi követelményeinek megfelelően.
| Név | Egység | Kikeményedett filc | |
| Vastagság | mm | 20-300 | |
| Sűrűség | g/cm³ | ≤0,18 | |
| Szélesség/átmérő | mm | ≤1800 | |
| Hosszúság/Magasság | mm | ≤2400 | |
| Kiterjesztés erőssége | Mpa | ≥1 | |
| Nyomószilárdság | Mpa | ≥2 | |
| Hővezetőképesség | W/m·k | 1000 ℃ | ≤0,25 |
| 1500 ℃ | ≤0,30 | ||
| Széntartalom | % | ≥99,80 | |
| A hőkezelési hőmérséklet | ℃ | ≥1800 | |
| Hamutartalom | ppm | ≤300 | |
