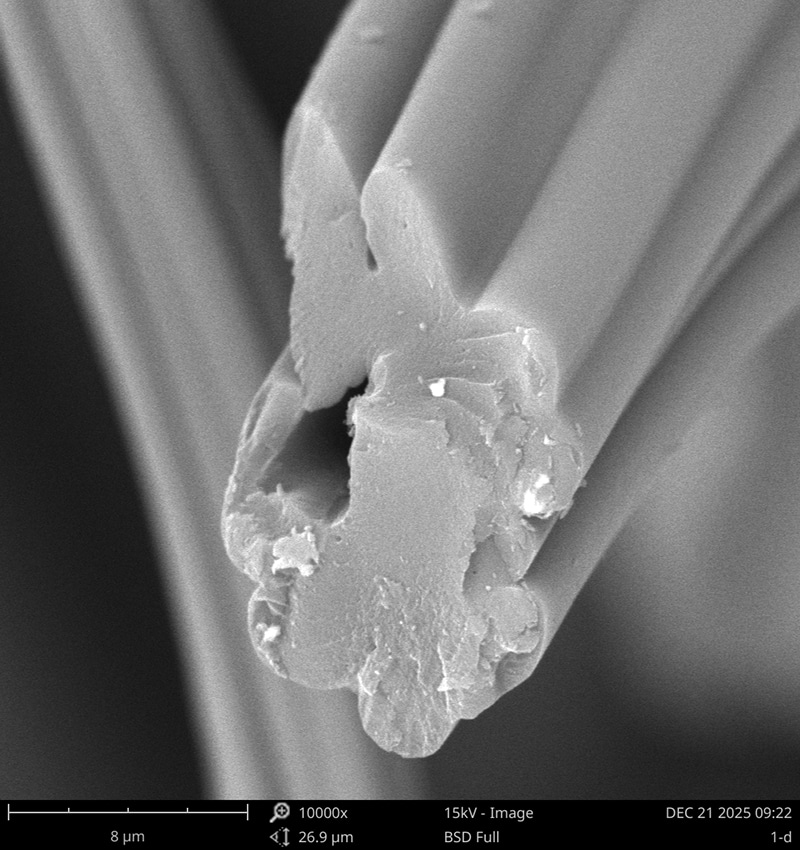

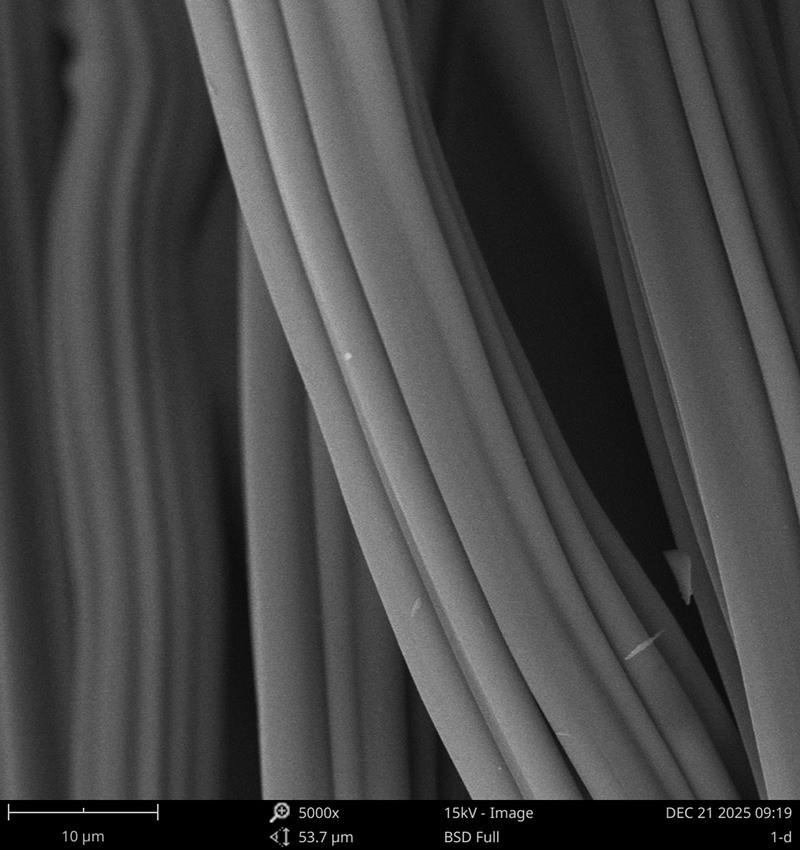

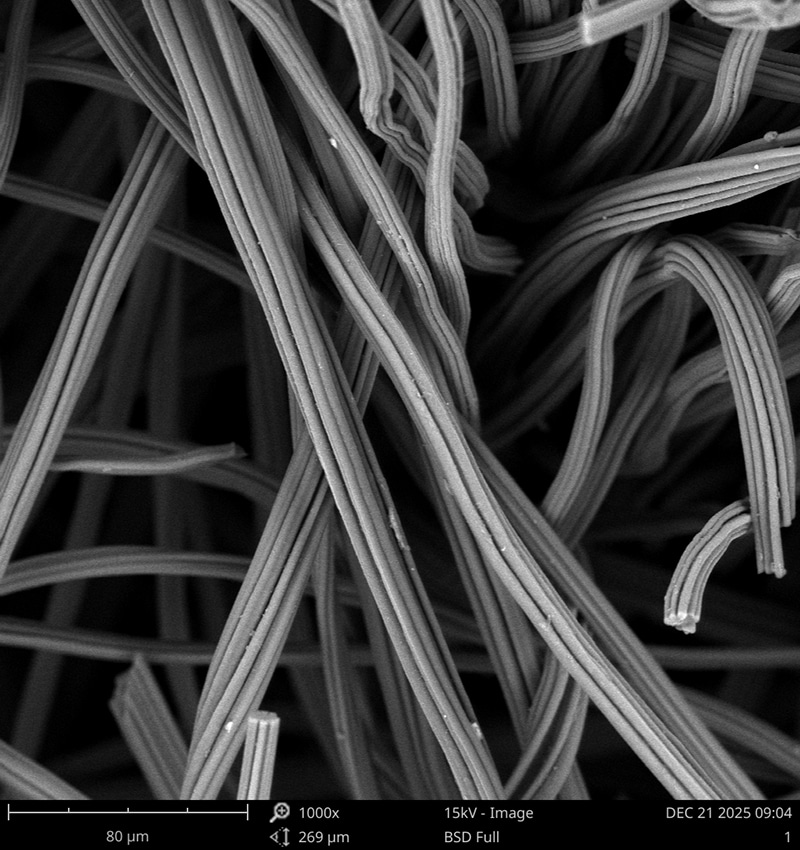

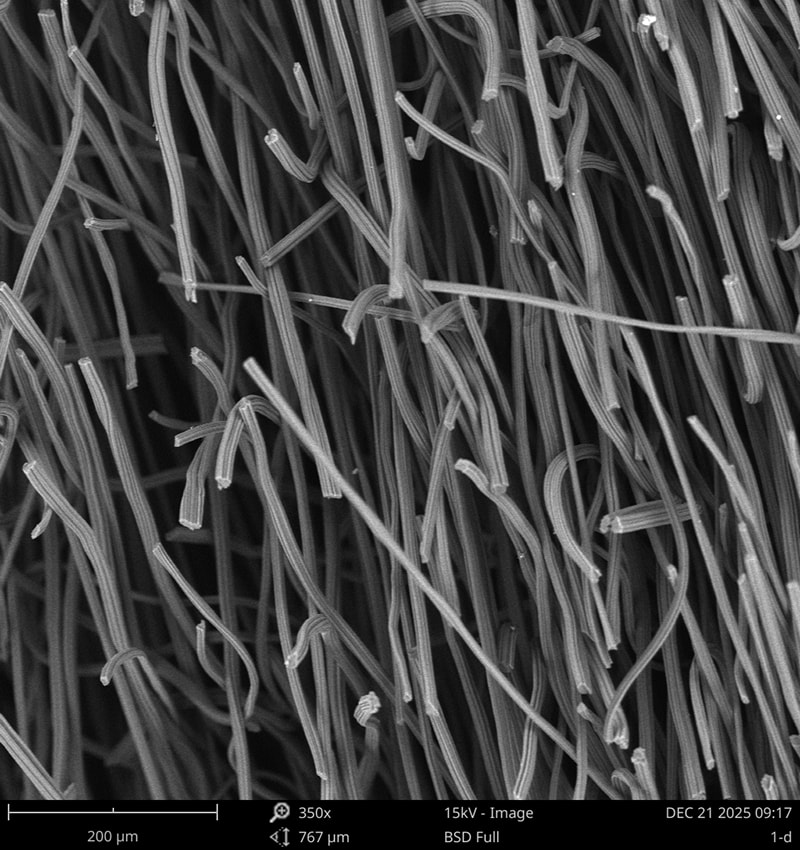

A félvezető kristályhúzó kemence hőtere a kristályhúzás minőségét befolyásoló egyik fontos tényező. Cégünk a szálszerkezetből indul ki, üreges szerkezetű szénszálakat készít, és ismételt adatvizsgálatok alapján választja ki a meghatározott átmérőjű szénszálakat. Ezzel párhuzamosan grafitizáló katalitikus anyagokat is rakunk. Azonos hőmérsékletű grafitozás mellett a grafitosítás mértéke magasabb. Sőt, egyenletesebb, lapos fektetésű tűszúrási eljárást választunk, és nagyobb a nemezsűrűség és vastagság egyenletessége és konzisztenciája. Ezért az ezzel a műszaki eljárással készült grafit nemez kiváló hőszigetelő és hőtartó képességgel, valamint kiváló oxidációállósággal rendelkezik. A tétel konzisztenciája magas. Az adatok összehasonlítása szerint a jelenlegi hőszigetelési teljesítmény elérte a nemzetközi vezető szintet.
| Név | Egység | Grafit puha filc | Megjegyzések | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Vastagság | mm | 5/10 | 5/10 | Egyéb specifikációk | |
| Sűrűség | g/cm³ | 0,08-0,11 | 0,07-0,09 | ||
| Szélesség | m | 1,3-1,6 | 1,3-1,6 | ||
| Megtörő erő | Mpa | ≥0,3 | ≥0,2 | ||
| Széntartalom | % | ≥99,80 | ≥99,80 | ||

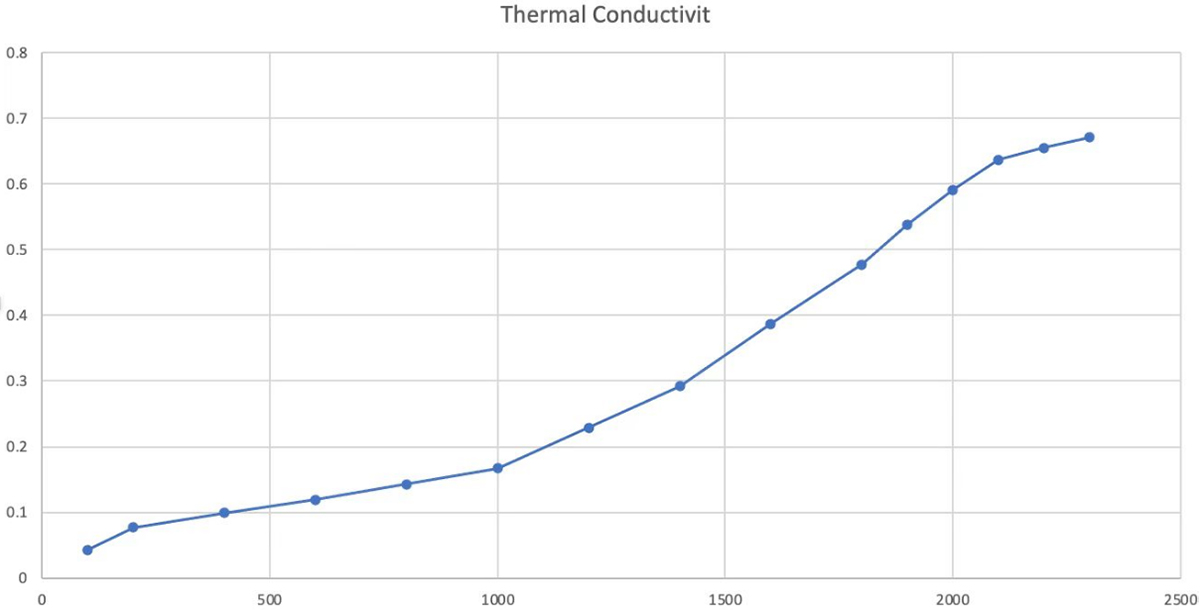

| Hővezetőképesség | W/m·k | 1000 ℃ | ≤0,17 | ≤0,23 | |
| 1500 ℃ | ≤0,35 | ≤0,38 | |||
| A hőkezelési hőmérséklet | ℃ | ≥1800 | ≥1800 | ||
| A rost kiürülési sebessége | % | ≤0,3 | ≤0,3 | ||
| Specifikus | m²/g | 3-7 | 3-7 | ||
| Hamutartalom | ppm | ≤300 | ≤300 | ||
| Termék | Hővezetőképesség (1000 ℃) (W/m·k) | Sűrűség (g/cm³) | Légi ablativitás (600 ℃, 1 óra) (%) |
| Naco VLG-10 puha filc | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 puha filc | 0.23 | 0.08 | 9.95 |
| német SGL puha filc | 0.25 | 0.1 | 10.12 |
| Francia melson puha filc | 0.25 | 0.08 | 6.32 |
| Amerikai Morgan puha filc | 0.23 | 0.1 | 10.22 |
Az ügyféloldal által mért tényleges adatok
| | |
| | |
