Elektrolizáló elektróda filc: típusok, tulajdonságok és kiválasztási útmutató

Mi van Elektrolizáló elektróda filc ?

Elektrolizáló elektróda filc egy porózus, rostos anyag, amelyet elektróda szubsztrátumként vagy gázdiffúziós rétegként (GDL) használnak elektrokémiai cellákban – leggyakrabban hidrogéntermelésre szolgáló vízelektrolizátorokban, redox áramlási akkumulátorokban és üzemanyagcellákban. A filcszerkezet háromdimenziós vezető szálak hálózatát biztosítja, amely egyszerre szolgál elektronvezetőként, reakciófelületként az elektrokémiai folyamatokhoz, és egy porózus közeget, amelyen keresztül a reaktánsok és termékek (gázok és elektrolitok) az aktív zónába és onnan kijuthatnak.

A lapos lemezes vagy hálóelektródákkal ellentétben a filcelektródák maximalizálják az elektrokémiai reakciókhoz rendelkezésre álló aktív felületet egy kompakt térfogaton belül. Egy köbcentiméter jó minőségű elektróda nemez geometriai felületét képes megjeleníteni 0,5-2,0 m² a szálátmérőtől, porozitástól és filcvastagságtól függően – ez kritikus előny olyan rendszerekben, ahol a reakciósebességet és az áramsűrűséget korlátozza a rendelkezésre álló elektróda terület.

Az elektróda nemez többféle alapanyagból áll rendelkezésre, amelyek mindegyike különböző elektrokémiai környezetekhez, üzemi hőmérsékletekhez és elektrolit kémiához illeszkedik. A megfelelő nemezminőség kiválasztása az egyik legkövetkezményesebb anyagdöntés az elektrolizáló berendezés tervezésénél, amely közvetlenül befolyásolja a hatékonyságot, a tartósságot és a működési költségeket a rendszer élettartama során.

Az elektrolizátorokban használt elektródafilcek típusai

Az elektrolizáló elektróda nemez három elsődleges anyagcsaládja a szén/grafit filc, a fém filc (titán és nikkel) és a kompozit változatok. Mindegyik az elektrokémiai teljesítmény, a kémiai stabilitás és a mechanikai tulajdonságok elkülönült kombinációját kínálja, amely meghatározza az adott elektrolizáló technológiákhoz való alkalmasságát.

Ezen anyagcsaládok közötti választást nagymértékben meghatározza az elektrolit környezet. Protoncserélő membrán (PEM) elektrolizátorok Erősen savas körülmények között (pH 0-2) és nagy nyomáskülönbség mellett működnek, ami megszünteti az anódoldali szénfilceket – ahol az oxidáló potenciál felgyorsítja a szénkorróziót –, és a titán nemezt passzív oxidréteg-stabilitásáért teszi szükségessé. Lúgos elektrolizátorok koncentrált KOH-ban (25-35 tömeg%) működnek, ahol a nikkel filc kémiailag kompatibilis és költséghatékony. A szén- és grafitfilcek elsődleges elektrolizáló alkalmazását áramlási akkumulátoros rendszerekben és alkálicellákban találják meg, ahol az alacsonyabb oxidációs potenciál lehetővé teszi a szén túlélését a hosszabb működés során.

Az elektrolizátorokhoz való elektródafilc fő teljesítményparaméterei

Az elektrolizáló alkalmazásokhoz szükséges elektróda filc meghatározásához meg kell érteni, hogy a szerkezeti és anyagi tulajdonságok hogyan változnak az elektrokémiai teljesítményben. Az alábbi paraméterek a legmeghatározóbbak a köteg tervezésében és az alkatrészek kiválasztásában:

• Porozitás (%): A nemez üreges hányada határozza meg, hogy a gázok és folyadékok milyen könnyen áthaladnak a szerkezeten. Az elektrolizátorokhoz való elektróda nemezek jellemzően a 70-90% porozitás tartományban. A nagyobb porozitás csökkenti a tömegszállítási ellenállást, de csökkenti az áramfelvételhez rendelkezésre álló szál érintkezési felületét is. A porozitás optimalizálása egyensúlyt teremt az ionos és az elektronikus szállítás között.
• Átmenő és síkbeli elektromos ellenállás: Az áramnak minimális ohmos veszteséggel kell folynia a bipoláris lemezről a filcen keresztül a membrán határfelületére. Az átmenő sík ellenállása 10-100 mΩ·cm a jó minőségű elektróda nemezekre jellemző. Az ellenállás növekszik a tömörítés hatására, így a tömörítés egyenletessége a veremben kritikus fontosságú az egyenletes teljesítményhez.
• Szálátmérő és filcvastagság: A finomabb szálak növelik a felületet és javítják a reakciókinetikát, de csökkentik a mechanikai szilárdságot. Nemez vastagsága (általában 1-5 mm elektrolizáló alkalmazásokhoz) elegendőnek kell lennie a kompresszió elosztásához a pórushálózat teljes összeomlása nélkül, és elég vékonynak ahhoz, hogy minimalizálja a távolságot a reagenseknek diffundálniuk kell, hogy elérjék az aktív membránfelületet.
• Nedvesíthetőség és érintkezési szög: A folyadékkal táplált elektrolizátorokban a filcnek kellően hidrofilnek kell lennie ahhoz, hogy az elektrolit behatoljon a pórusszerkezetbe, miközben lehetővé teszi a gázbuborékok leválását és eltávolítását. A felületkezelés – beleértve a hőkezelést, a savas mosást vagy a hidrofil bevonatot – módosítja a szén- és fémfilcek természetes nedvesíthetőségét a kétfázisú áramlási viselkedés optimalizálása érdekében.
• Kompresszív viselkedés: Az elektróda nemez a bipoláris lemez és a membrán közé nyomódik a köteg összeállítása során. A filcnek megfelelő porozitást és elektromos érintkezést kell fenntartania a szükséges kompressziós tartományban (általában 20-40% törzs ) maradandó deformáció nélkül, amely több ezer üzemóra alatt megváltoztatná a cella geometriáját.

Elektróda filc PEM vízelektrolizátorokban

A PEM vízelektrolizátorok jelentik a leggyorsabban növekvő alkalmazást a nagyteljesítményű elektródafilcek számára, amelyet a zöld hidrogén termelési kapacitásának globális bővülése vezérel. A PEM elektrolizáló cellában az elektróda filc porózus szállítórétegként (PTL) működik – amely a bipoláris lemez és a katalizátorral bevont membrán között helyezkedik el –, és egyidejűleg kell áramot vezetnie, vizet szállítania a membránhoz, és el kell távolítania az oxigént (anód) vagy a hidrogént (katód) a reakciózónából.

A anód oldal , a titán filc a standard választás. Az oxigénfejlődési reakció (OER) az anódnál erősen oxidáló körülményeket hoz létre 1,8–2,2 V-os potenciálnál az SHE-hez képest – ez a rendszer gyorsan korrodálja a szénszálakat és passzivál számos fémet. A titán egy stabil TiO₂ passzív réteget képez, amely ellenáll az oxidációnak, miközben fenntartja az elfogadható elektronikus vezetőképességet. A felületi érintkezési ellenállás további csökkentése érdekében az anódoldali titán filceket általában platinacsoport fém (PGM) bevonattal – platinával vagy irídium-oxiddal – vonják be, vastagságuk kb. 0,1-1,0 μm .

A katód oldal , ahol a hidrogénfejlődés redukáló potenciálon megy végbe, a szénfilc vagy a szinterezett titán nemez egyaránt életképes. A szénfilc olcsóbb, és megfelelően működik a redukálókatódos környezetben; A titán nemezt ott használják, ahol nagyobb nyomású működésre vagy hosszú távú méretstabilitásra van szükség kompressziós ciklus alatt. A katódoldali nemezek platina- vagy szénalapú katalitikus bevonatot is kaphatnak a hidrogénfejlődési túlpotenciál csökkentése érdekében.

A PEM elektrolizátorok stack hatékonysága közvetlenül érzékeny a PTL minőségére. A kutatások következetesen azt mutatják, hogy a titán filc porozitásának, szálátmérőjének és felületi bevonatának optimalizálása csökkentheti a cellafeszültséget 50-150 mV gyakorlati áramsűrűség mellett (1-3 A/cm²) – ami közvetlenül az előállított hidrogén kilogrammonkénti alacsonyabb elektromos energiafogyasztását jelenti.

Szén és grafit filc alkáli elektrolizátorokhoz és áramlási akkumulátorokhoz

A szén- és grafitelektródos filcek továbbra is a domináns választás két fő elektrokémiai alkalmazásban: lúgos víz elektrolízis és vanádium redox áramlási akkumulátorok (VRFB). Mindkét esetben a nagy porozitás, a jó elektronikus vezetőképesség, az üzemi környezetben fennálló kémiai stabilitás és a viszonylag alacsony költség kombinációja teszi a szénalapú filceket a gyakorlati mérnöki választássá.

In lúgos elektrolizátorok , a szénfilcet elsősorban a katód oldalon használják hidrogénfejlődésre, ahol a redukáló környezet megakadályozza az anódnál fellépő oxidatív lebomlást. A nemezt jellemzően előkezelik – vagy hőkezeléssel inert atmoszférában a felületi szén grafitizálása érdekében, vagy savas kezeléssel a felületi szennyeződések eltávolítása és a hidrofilitás növelése érdekében – mielőtt a cellakötegbe kerül.

In vanádium redox flow akkumulátorok , a grafit filc elektródák elektrokémiai reakciókon mennek keresztül mind a pozitív, mind a negatív elektródákon a töltési és kisütési ciklusok során. A filcnek állandó elektrokémiai aktivitást kell fenntartania több százezer cikluson keresztül. Felületaktiválás – 400°C-os levegőben végzett hőkezeléssel, H₂SO₂/HNO₃-val savas kezeléssel vagy elektrokémiai oxidációval – oxigéntartalmú funkciós csoportokat hoz létre a rost felületén, amelyek jelentősen javítják a vanádium ion reakciókinetikáját és az elektrolit nedvesíthetőségét. Aktivált grafit filc egy VRFB-ben a töltési-kisütési hatékonyságot meghaladja 80%-os coulombos hatásfok gyakorlati áramsűrűség mellett, a teljesítmény közvetlenül a nemezhordozó minőségétől és állagától függ.

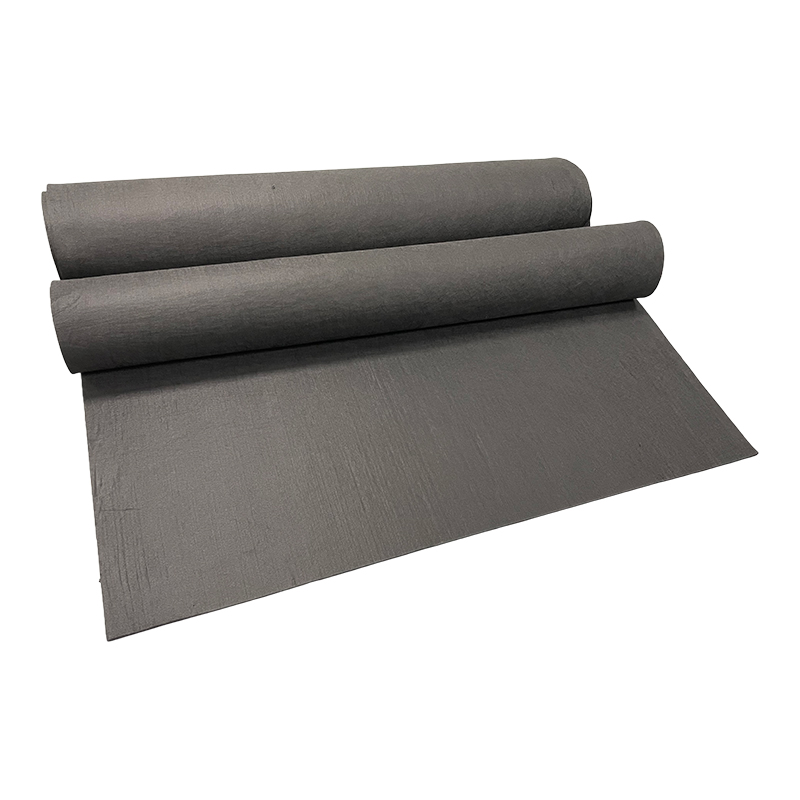

A karbon nemez és a grafit nemez közötti fő különbség a grafitosítás mértékében rejlik. A szabványos szénfilcet poliakrilnitril (PAN) vagy műselyem-prekurzor szálak karbonizálásával állítják elő 1000 és 1500 °C közötti hőmérsékleten, ami egy részben rendezett szénszerkezetet eredményez. A grafitfilcet további hőkezeléssel állítják elő 2000-3000°C , amely az amorf szénrégiókat rendezettebb grafitos szerkezetté alakítja – 2-5-szörösére javítja az elektromos vezetőképességet, csökkenti a felületi oxigéntartalmat, és javítja a kémiai stabilitást oxidáló potenciál alatt.

Az elektródafilc felületkezelése és funkcionalizálása

A nyers elektróda filc – legyen az szén, grafit, titán vagy nikkel – ritkán nyújt optimális elektrokémiai teljesítményt felületkezelés nélkül. A fogadott szálfelület lehet hidrofób, enyvezőszerekkel vagy oxidrétegekkel szennyezett, vagy hiányozhat belőle a megcélzott elektrokémiai reakció hatékony katalizálásához szükséges funkciós csoport. A felületkezelés ezért az elektróda nemez előkészítésének szabványos lépése elektrolizáló és áramlásos akkumulátoros alkalmazásokhoz.

A gyakori kezelési módszerek a következők:

• Termikus oxidáció: A szén vagy grafit nemezt levegőn 350-500 °C-on 30-120 percig hevítve hidroxil-, karbonil- és karboxilcsoportok jelennek meg a szál felületén. Ezek az oxigéntartalmú csoportok javítják a nedvesíthetőséget és javítják a reakciókinetikát a vanádium és más redox párok esetében. A hőmérsékletet és az időtartamot pontosan szabályozni kell – a túlzott kezelés elégeti a rostanyagot, és csökkenti a nemez szilárdságát és vezetőképességét.
• Savas kezelés: Tömény H2SO4-, HNO3- vagy vegyes savoldatba való merítés maratja a rost felületét, eltávolítja a szennyeződéseket és a felületre funkciós csoportokat visz be. A salétromsavas kezelés különösen hatékony a felületi oxigéntartalom növelésére és a hidrofilitás javítására. A savval kezelt filcet használat előtt alaposan leöblítjük és megszárítjuk.
• Katalizátor bevonat: A PEM elektrolizáló PTL-eknél a PGM katalizátorbevonatokat (Pt, IrO₂) fizikai gőzleválasztással, elektrodepozícióval vagy nedves kémiai módszerekkel alkalmazzák az érintkezési ellenállás csökkentése és a reakciókinetika javítása érdekében a filc-membrán határfelületen. A bevonat egyenletessége a háromdimenziós filcszerkezeten kulcsfontosságú minőségi paraméter, mivel a bevonat nélküli területek nagy ellenállású zónákat hoznak létre, amelyek csökkentik a helyi áramsűrűséget és hőt termelnek.
• Hidrofób kezelés: Egyes gázdiffúziós alkalmazásokban PTFE-t (politetrafluor-etilén) alkalmaznak a szénfilcre, hogy vegyes nedvesíthetőségű szerkezetet hozzanak létre – hidrofil szálfelületek az elektrolitnak a hidrofób zónákkal való érintkezéséhez, amelyek elősegítik a gázbuborékok leválását és szállítását. PTFE terhelése 5-30 tömeg% jellemző, merítési bevonattal, majd 350°C-on szinterezéssel hordják fel.

Elektródafilc kiválasztása elektrolizátorhoz: gyakorlati szempontok

Az elektróda filccel kapcsolatos beszerzési és mérnöki döntései az elektrokémiai teljesítménykövetelmények és a költségek, a rendelkezésre állás és a szélesebb kötegkialakítással való kompatibilitás egyensúlyát jelentik. A következő keret a kritikus döntési pontokat fedi le:

1. Határozza meg az elektrolizáló technológiát és az elektrolitot: PEM (savas, nagynyomású) → titán filc anód, szén vagy Ti filc katód. Lúgos (KOH, 60–80°C) → nikkel- vagy szénfilc. AEM (alkáli membrán) → nikkel vagy szén filc. VRFB → grafit filc, mindkét elektróda.
2. Adja meg a porozitást és a vastagságot az aktuális sűrűségcélok alapján: A magasabb céláram-sűrűség (2 A/cm² felett) optimalizált tömegtranszportot igényel – előnyben részesítik a nagyobb porozitást, finomabb szálátmérővel és vékonyabb keresztmetszettel a diffúziós úthossz minimalizálása érdekében.
3. A kémiai kompatibilitás megerősítése az üzemi feltételekkel: Ellenőrizze a nemez anyag stabilitását a működési potenciál, a hőmérséklet, az elektrolitkoncentráció és a cella által tapasztalt tranziens körülmények (indítás, leállítás, megfordítás) teljes tartományában.
4. Értékelje a tömörítési viselkedést a verem kialakításához képest: Kérjen feszültség-nyúlási adatokat, és erősítse meg, hogy a nemez nyomási reakciója a megadott összeszerelési nyomaték mellett létrehozza a cél érintkezési ellenállást és a maradék porozitást. A túl merev filcek megakadályozzák az egyenletes tömörítést; a túl kompatibilis filcek túltömöríthetik és blokkolhatják a pórushálózatokat.
5. Felületkezelési követelmények felmérése: A köteg összeszerelése előtt határozza meg, hogy a mellékelt filc további aktiválást, tisztítást vagy bevonást igényel-e. Egyes beszállítók előkezelt filcet szállítanak; mások házon belüli előkészítést igénylő anyagként szállítanak.

Ahogy a zöld hidrogéntermelés globálisan terjed, az elektróda nemez minősége egyre kritikusabb teljesítmény- és költségkiegyenlítővé vált. A szálfeldolgozás, a felületi funkcionalizálás és a bevonási technológia terén elért fejlődés továbbra is kitágítja a fém és a szén filchordozók teljesítményhatárait – így az anyagválasztás aktív mérnöki tudományág, nem pedig árubeszerzési döntés.
